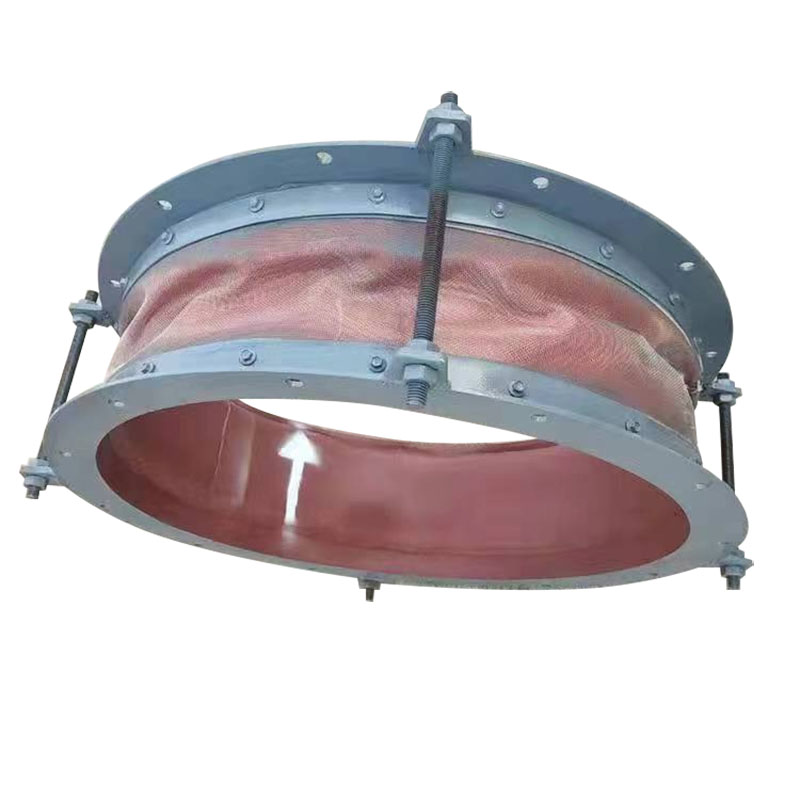

産業用および建築用配管システムでは、パイプコンペンセータ(拡張継手または柔軟な補償器とも呼ばれる) は、さまざまな動作条件下で動きを吸収し、応力を軽減し、システムの完全性を維持する重要なコンポーネントとして機能します。
まず、高級金属ベローズパイプ補償器の一般的な仕様の概要を以下に示します。
| パラメータ | 代表値/範囲 |
|---|---|
| 呼び径 (DN) | DN 50 – DN 2400 mm |
| 呼び圧力 | 最大 2.5 MPa (特殊設計の場合はそれ以上) |
| 最高動作温度 | 最大 ~450 °C (特殊合金の場合はそれ以上) |
| 移動能力 | 軸方向、横方向、角度変位 (設計ごとに異なります) |
| ジャバラの材質 | ステンレス鋼（または耐熱合金） |
| エンドコネクション | 必要に応じて、溶接端、フランジ付き、ネジ付き、または溝付きの端部 |
| 設計寿命/サイクル | 疲労サイクル数が多いように設計されています。適切に選択した場合、予想される数十年 |
この仕様表は重要な設計パラメータを強調しており、製品選択の背後にある専門的な厳密さを示しています。これに続くコンテンツでは、補償器が重要な理由、補償器がどのように機能して選択されるか、補償器の将来を形作る新たなトレンドについて探ります。
パイプコンペンセータは、熱膨張、収縮、振動、圧力変動、位置ずれ、沈下、または地震活動による機械的変形を吸収するために、配管システム内に設置される柔軟な装置です。実際には、多くの補償器は 1 つ以上の金属ベローズ (波形の柔軟な要素) とコネクタおよびサポート ハードウェアで構築されています。
熱膨張・収縮を吸収：温度変化による膨張・収縮時の配管応力や変形を防ぎます。
振動と衝撃の絶縁: 減衰要素のように機能し、機器 (ポンプ、コンプレッサーなど) から配管システムへの振動や圧力サージの伝達を軽減します。
アライメント補正: 設置中または構造の移動によって生じる小さなオフセットや不整合を補正します。
応力の軽減: 動きの吸収を局所的に行うことで、サポート、フランジ、バルブ、機器にかかる応力を軽減します。
沈下または地震による変位に対応: 変位を制御できるため、基礎の移動や地震作用下でも完全性を維持できます。
したがって、補償器は、必要な箇所に柔軟性を集中させることで、配管システムの硬い部分を損傷や故障から保護する構造的な「緩衝材」になります。
パイプラインは常に、温度サイクル、圧力変動、動的負荷による機械的ストレスにさらされます。適切な適応がないと、これらの応力により疲労亀裂、漏れ、または致命的な故障が発生する可能性があります。補償器は、これらのストレスを軽減し、システムの堅牢性を向上させるエンジニアリング ソリューションです。
ストレスの軽減と長寿
コンペンセータは膨張と収縮を吸収することで、パイプ、バルブ、継手への熱応力の蓄積を防ぎ、耐用年数を延ばします。
コンパクトさとスペース効率
長い拡張ループやベンドと比較して、コンペンセータはコンパクトなパッケージで変位吸収を実現します。
構造負荷の低減
この装置はアンカーや建物構造への荷重伝達を軽減し、過度に設計されたサポートの必要性を減らします。
簡素化されたシステムレイアウト
柔軟な補正を局所的に行うことで、配管設計がより簡単になり、複雑さが軽減されます。
騒音・振動対策
振動と脈動を軽減することで騒音レベルを低減し、敏感な機器を保護します。
変化する条件への適応性
適切に選択された補償器は、多方向の変位 (軸方向、横方向、角度) に対処できます。
ライフサイクル全体にわたるコスト削減
初期コストはリジッド接続よりも高くなりますが、メンテナンス、ダウンタイム、再作業の削減による節約により、多くの場合、出費が正当化されます。
考慮すべき潜在的な制限事項
補正範囲は有限です。設計を超えた過度の動作は有害です。
特にアキシャルタイプの場合、圧力推力を管理する必要があります。
ハイサイクル、高温設計のコストは大幅に増加する可能性があります。
適切な設置、調整、サポートはパフォーマンスにとって非常に重要です。誤って使用すると早期故障につながります。
これらのトレードオフを考慮すると、補償器の使用は、徹底的な熱応力と機械的解析によって正当化される必要があります。多くの用途、特に発電所、石油化学、HVAC、産業設備では、その利点が増分コストを著しく上回ります。
アキシャルコンペンセータ
軸方向の伸長/圧縮のみを処理します。固定点が明確に定義された直線走行に最適です。
横方向コンペンセータ
横方向の変位に対応します。動きの力を制御するためによく使用されるタイロッド。
角度補償器
ピボットポイントを中心に角度を付けて曲がるように設計されています。
ユニバーサル (マルチ以下) 補償器
軸方向 + 横方向 + 角度の柔軟性を 1 つのユニットに組み合わせて、複雑な配管形状に役立ちます。
圧力バランス型（推力バランス型）
内部形状が圧力推力を中和し、固定構造への負荷を軽減します。
ベローズと接続部品は、流体、温度、環境条件に適合するステンレス鋼、ニッケル合金、またはその他の材料から選択する必要があります。
腐食性または高温のシステムでは、特殊合金 (インコネル、ハステロイ) またはライニングが使用される場合があります。
温度サイクル全体で予想される総移動距離 (軸方向、横方向、角度) を推定します。マージンと高サイクル疲労能力を備えた設計を選択してください。
補償器の定格圧力と温度が安全マージンを持ってシステム条件と一致またはそれを超えていることを確認してください。
システムに合わせて、溶接端、フランジ端、溝付き端、またはねじ端を選択してください。十分な設置スペースがあることを確認してください（将来の移動を含む）。検査やメンテナンスにアクセスできるようにします。
適切な外部固定とガイドにより、コンペンセータの不要な曲がりや座屈が防止されます。変位を制限したり、荷重経路を制御するには、拘束が必要になる場合があります。
ベローズ要素は、パイプの長さの変化やアライメントのずれに応じて曲がります（折りたたんだり広げたり）。
軸方向の動きでは、折り目は圧縮または伸張して変位を吸収します。
横方向または角度方向の動きでは、それに応じてベローズが曲がったり、トルクがかかります (設計に応じて)。
タイロッドまたは外部ガイドは力の方向を制御し、過度の伸びを防ぐことができます。
内部ガイド チューブ、スリーブ、または補強材を使用して、流れの乱流を軽減し、ベローズが流体力にさらされるのを制限することができます。
位置合わせ: 側面荷重を避けるために、補償器が配管と位置合わせされていることを確認してください。
アンカーとガイド: 設計図に従ってアンカー、ガイド、拘束具を取り付けます。
動作テスト: 試運転する前に、補償器を全ストロークを通して動かし、クリアランスを確認します。
熱予圧: 補償器をその範囲の中心に置くために、低温予圧縮が適用される場合があります。
サポート: 補償器は、たるみを避けるために配管設計の一部としてサポートする必要があります。
溶接/フランジ加工: 歪みを避けるために、適切な溶接およびフランジ加工技術を使用してください。
定期的な目視検査: 亀裂、変形、疲労の兆候がないかどうかを確認します。
漏れチェック: 溶接部やガスケットの周りの漏れに注意してください。
サイクル監視: サイクル数を記録し、設計寿命と比較します。
振動モニタリング: 振動レベルが許容しきい値内に留まっていることを確認します。
交換計画: 摩耗に基づいて、故障する前に交換計画を立てます。
クリーニング: ベローズとその周囲に、こすれたり磨耗したりする可能性のある破片が付着しないようにしてください。
スマート/センサー対応補償器
ひずみゲージ、変位センサー、または健全性監視センサーを埋め込んで疲労を予測し、メンテナンスを警告します。
先進的な合金とコーティング
極限環境（超臨界、攻撃的な流体）向けの高性能材料（ニッケル合金、セラミックコーティング）の使用。
コンパクトな多軸設計
新しい形状により、設置面積が小さくなり、狭い設置場所でも高い柔軟性が得られます。
積層造形アプリケーション
3D プリントされた移行部分や複雑な幾何学的要素を使用してパフォーマンスを最適化します。
デジタルツインおよび予測分析との統合
稼働中の補償器の動作を監視し、予知保全のためにプラントのデジタルツインに統合します。
市場がより高い効率、より高い圧力/温度、より厳しいマージンを目指して進むにつれて、補償器も進化する必要があります。超々臨界圧発電所、最先端の化学反応器、新エネルギー用途 (水素システムなど) などのシステムには、より厳しい要件が課せられます。将来の補償器は、確実に屈曲するだけでなく、診断フィードバックを提供し、スマート システムにシームレスに統合する必要があります。
メーカーや研究開発グループは、ライフサイクル分析、センサー、新素材、補償器システムのモジュール化に多額の投資を行っています。再生可能エネルギー、LNG、水素輸送、地域エネルギーシステム、先進的な製造分野での需要が高まっています。焦点は、純粋な機械的堅牢性から、インテリジェントな統合システムへと移行しています。
Q: 軸方向、横方向、角度のいずれの補償装置を使用するかを決定するにはどうすればよいですか?
A: パイプの熱膨張、位置合わせ公差、サポートの変位、または沈下に基づいて、各方向の予想変位を計算します。大部分が軸方向である場合、軸方向補償器で十分な場合があります。横方向または角度の位置ずれが存在する場合は、それに応じて横方向、角度方向、またはユニバーサル補償器を検討してください。多くの場合、高度な解析 (有限要素、応力解析) がこの決定に役立ちます。
Q: 補償器が設計された動作範囲を超えて動作するとどうなりますか?
A: 設計限界を超えて動作すると、金属疲労、座屈、ベローズやコネクタの過剰応力が発生し、最終的には故障 (亀裂や漏れ) が発生する可能性があります。サイクル寿命が著しく損なわれ、突然の壊滅的な故障につながる可能性があります。したがって、設計上の安全マージンと制約が重要です。
パイプコンペンセータは、弾力性のある効率的な配管システムの基礎であり、応力緩和、振動減衰、およびアライメント補正を提供します。素材、運動能力、システム統合を適切に組み合わせることが、長期的なパフォーマンスにとって重要です。スマート システムの台頭と、より高い運用効率への需要に伴い、補償器は受動的機械コンポーネントとしてだけでなく、最新の配管ネットワークにおけるインテリジェントな監視資産として進化しています。
業界が前進するにつれて、福州は、要求の厳しいアプリケーションに合わせて調整された高度で高品質の補償器ソリューションを提供することに引き続き取り組んでいます。コラボレーションとソリューションのカスタマイズを検討する —お問い合わせシステムのニーズに合った理想的な補償器を見つけてください。
